瀏覽器自帶分享功能也很好用哦~一、產品特點與用途

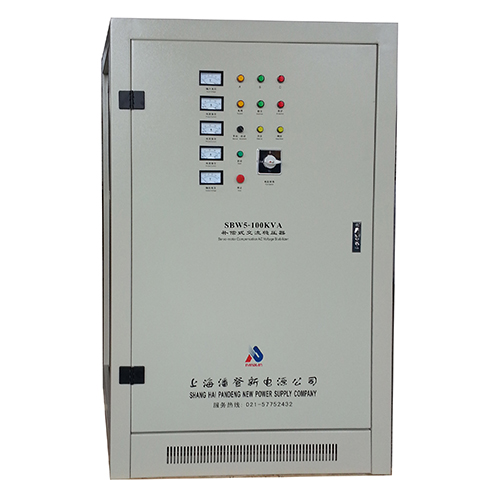

DBW/SBW5全自動大功率補償式穩壓器，是我公司在參照國際同類產品，結合我國國情的基礎上研制并生產的電力穩壓器，當供電電壓波動或負載變化造成電壓不穩定時，它能自動保持輸出電壓的穩定。本產品具有容量大、效率高、穩壓范圍寬、穩壓精度高、電壓調節平穩、適用負載 、可長期連續工作、無波形畸變、保護功能強，以及體積小、重量輕、運行可靠、使用維護簡單等特點。
本產品已 應用于工礦企業、通信、廣播電視、交通、 、建筑、醫療、科研文化等部門的大型機電設備、生產流水線、建筑工程設備、廣電、通信設備、醫療設備、精密機床、電子計算機、精密儀器、電梯等一切需要穩定電壓的場所。
二、電路結構與工作原理
DBW/SBW5型穩壓器由補償穩壓電路、控制電路、采樣電路、輸出控制及旁路電路組成，補償穩壓電路、控制電路和采樣電路組成了自動補償穩壓系統。
DBW/SBW5全自動補償式穩壓器原理框圖
1、補償穩壓電路

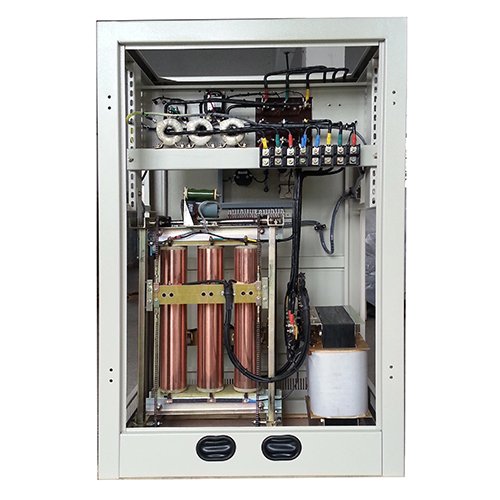

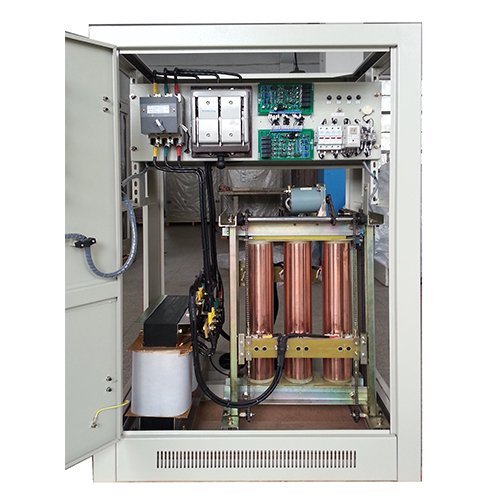

補償穩壓電路是由補償變壓器TB、帶有伺服電機及傳動機構的接觸式調壓器TT等組成。其自動補償穩壓原理如下：
穩壓器工作原理圖
不計補償變壓器的阻抗壓降有：Uout=Uin±△U
式中Uin—穩壓器輸入相電壓；
Uout—穩壓器輸出相電壓；
△U—穩壓器一相補償電壓；
當輸入電壓Uin改變或負載變化而引起輸出電壓Uout變化時，采樣電路從穩壓器輸出端采樣，控制電路將采樣信號與基準電壓進行比較，給出控制信號，控制接觸式調壓器上的伺服電動機轉動，經減速機構減速并由鏈條驅動碳刷在接觸式調壓器表面往復滑動，調節接觸調壓器的輸出電壓來改變補償電壓，實現自動保持輸出電壓穩定的功能。
2、控制電路
控制電路由升壓繼電器KS、降壓繼電器KJ、過欠壓保護繼電器KQG、延時繼電器KE、機械故障保護繼電器KB等組合而成。
升壓繼電器KS和降壓繼電器KJ用來控制伺服電動機的正反轉（L6、 L7分別指示KS、KJ是否動作），通過調節補償電壓來穩定輸出電壓。 延時繼電器KE用于開機延時輸出電壓（L8指示其是否動作）。
當輸出電壓超過額定值±10%時，過欠壓保護繼電器KQG動作（此時L5點亮），穩壓器自動切斷輸出電源。 當伺服電機或傳動機構工作不正常時，機械故障保護繼電器KB動作，穩壓器自動切斷輸出電源。
三、型號規格與技術指標
1、型號命名
X BW5 — XXX
額定容量（kVA）
5型補償式電力穩壓器
D：單相、S：三相
2、技術指標
輸入電壓范圍 | 176～264V/304～456V | 效率 | ≥ 98% | |
輸出電壓 | 220V/380V | 連續過載能力 | 1.2倍 | |
頻率 | 50HZ | 短時間過載能力 | 1.5倍 | |
穩壓精度 | ±(1～5)%，可設定 | 絕緣電阻 | >2MΩ | |
輸出電壓波形 | 正弦波 | 耐壓強度 | 能承受2000V/1min |
3、主要保護功能
過、欠壓保護 | 當輸出電壓超出額定值±10%時，穩壓器將自動切斷輸出電源。 |
相序保護 | 當三相輸入電源相序不正確時，穩壓器將自動切斷輸出電源。 |
缺相保護 | 當三相輸入電源出現缺相時，穩壓器將自動切斷輸出電源。 |
機械故障保護 | 當伺服電機或傳動機構工作不正常時，穩壓器自動切斷輸出電源。 |
短路保護 | 當輸出端出現短路時，空氣開關自動切斷輸入電源。 |
4、型號規格
單相系列
型號規格 | 額定容量 | 額定電流 | 外形尺寸 | 重量 | 電纜規格 |
（KVA） | （A） | （寬×厚×高mm） | （kg） | （mm2） | |
DBW5-3 | 3 | 13 | 2×2 | ||
DBW5-5 | 5 | 22 | 2×2.5 | ||
DBW5-7 | 7 | 32 | |||
DBW5-10 | 10 | 45 | 2×6 | ||
DBW5-15 | 15 | 68 | |||
DBW5-20 | 20 | 90 | 2×25 | ||
DBW5-30 | 30 | 136 | 2×35 | ||
DBW5-50 | 50 | 227 | 2×70 | ||
DBW5-100 | 100 | 454 |
三相系列
型號規格 | 額定容量 | 額定電流 | 外形尺寸 | 重量 | 電纜規格 |
（KVA） | （A） | （寬×厚×高mm） | （kg） | （mm2） | |
SBW5-10 | 10 | 15 | 3×2.5+1×1.5 | ||
SBW5-20 | 20 | 30 | 3×4+1×2.5 | ||
SBW5-30 | 30 | 46 | 3×10+1×6 | ||
SBW5-50 | 50 | 76 | 3×16+1×6 | ||
SBW5-100 | 100 | 152 | 3×50+1×16 | ||
SBW5-150 | 150 | 228 | 3×70+1×25 | ||
SBW5-180 | 180 | 273 | 3×95+1×35 | ||
SBW5-225 | 225 | 342 | 3×150+1×35 | ||
SBW5-320 | 320 | 486 | 銅排連接 | ||
SBW5-400 | 400 | 608 | |||
SBW5-500 | 500 | 760 | |||
SBW5-600 | 600 | 912 | |||
SBW5-800 | 800 | 1215 | |||
SBW5-1000 | 1000 | 1519 | |||
SBW5-1200 | 1200 | 1823 | |||
SBW5-1400 | 1400 | 2127 | |||
SBW5-1600 | 1600 | 2430 | |||
SBW5-1800 | 1800 | 2735 |
注：DBW5型15KVA以內，SBW5型30KVA以內，接觸式調壓器采用盤式結構；
其他型號的接觸式調壓器均采用柱式結構。
5、使用條件
DBW/SBW5型穩壓器應在室內使用，正常使用條件為：
環境溫度：-15oC~+45oC;
海拔高度不超過1000米；
相對濕度：≤90%
安裝場所應無嚴重影響絕緣的氣體、灰塵及易燃易爆和侵蝕性介質；應無嚴重的振動。
凡不符合上述使用條件的，應由使用單位和我公司進行協商。
