產品概述

上海潘登是專業的電源防護公司，PD系列電源濾波器是為了減少各類電子設備之間的電磁干擾，適用于變頻器、伺服電機、逆變器等設備。諧波產生的原因是整流器、UPS電源、電子調速設備、變頻器等電力電子設備和電氣設備中開關電源的使用，或是來自于外部的干擾，如電網污染和電磁輻射。諧波是一種振蕩波。設備之間在相同頻段下會產生電磁耦合，引起諧振頻率成幾何型放大，形成高次諧波、高頻噪音。諧波除了影響各種電氣設備的正常工作，引少諧波、以達到電磁兼容(EMC)規范的要求，是屬于高阻低通的無源濾波器。

諧波的產生：起附加損耗外，電氣設備局部嚴重過熱，電容、電纜過熱；絕緣老化、壽命縮短、以至損壞，會導致繼電保護和自動裝置誤動作等。

諧波的解決：利用濾波器能消除高次諧波、高頻噪音的特點來保護后端儀器、儀表等設備。

PD系列交、直電源濾波器特點：具有良好的共模和差模干擾抑制特性，安裝方便。

性能：泄漏電流小、耐壓高

單相：相-相1760VDC、相-地 2000VDC

三相：相-相2250VDC、相-地 2700VDC

溫度范圍：-25℃～+85℃

絕緣電阻：200MΩ@500VDC。

型號說明

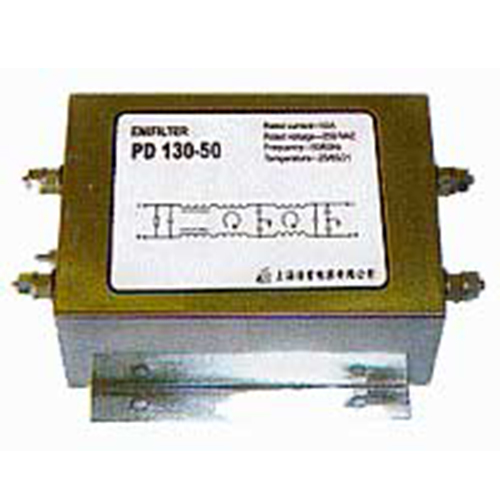

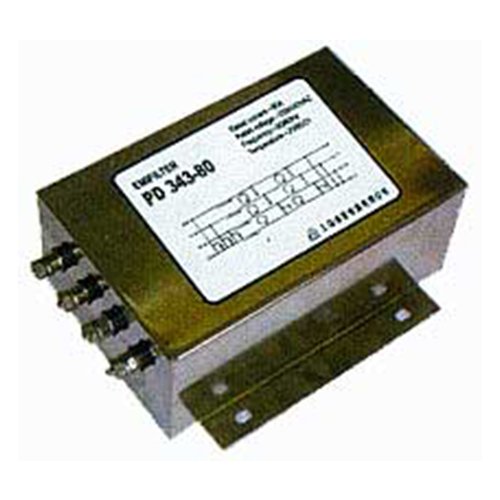

選型：根據被保護儀器、設備的負載電流和所處環境來確定。如:由變頻設備造成的干擾或精密部件要凈化，需選用三次濾波器（PD130-X、PD333-X 、PD343-X）。其它用二次濾波器皆可。

主要功能

根據被保護儀器、設備的負載電流和所處環境來確定。如:由變頻設備造成的干擾或精密部件要凈化，需選用三次濾波器（PD130-X、PD333-X 、PD343-X）。其它用二次濾波器皆可。

技術參數

應用場合

變頻器輸入端 電源濾波器
1) 產品是基于變頻器工作時輸入端對電網及其它數字設備產生干擾的頻域特性專門設計；
2) 優異的共模和差模抑制變頻器產生的傳導干擾；
3) 適用于對環境要求較嚴格的工作現場；
4) 額定電流0.5A-800A

變頻器輸出端 電源濾波器
1) 產品是基于變頻器工作時輸出端對負載產生干擾的頻域特性專門設計；
2)  降低變頻器輸出端產生的輻射干擾；
3) 高性?xún)r(jià)比；
4) 額定電流0.5A-800A　

交流單相通用電源濾波器
1) 能有效抑制線對線，線對地之間的電磁干擾；
2) 適用于開關電源，UPS以及其它工業自動化設備；
3) 高性?xún)r(jià)比；
4) 額定電流0.5A-200A

交流單相高效型電源濾波器
1) 安全可靠，高效型電源濾波器；
2) 對差模干擾和共模干擾具有優異的抑制能力；
3) 高性?xún)r(jià)比，多種連接方式可選擇；
4) 額定電流0.5A-250A；
5) 適用于開關電源、UPS電源、儀器儀表等電力電子設備

電梯控制系統 濾波器
1) 變頻電梯控制系統（VVVF） 濾波器，能有效的解決變頻電梯對周邊設備造成的干擾問題，同時保證變頻電梯不受電網干擾；
2) 優異的共模干擾和差模干擾抑制能力，適用于各種工作場合；
3) PD338系列濾波器采用了超微晶納米磁環，優異的濾波性能、較低的泄漏電流和可靠的質量贏得了中國大部分變頻電梯控制系統生產廠家和電梯生產廠家的認同

交流三相三線電源濾波器
1) 三相三線電源濾波器；
2) 較低的泄漏電流，對差模干擾和共模干擾具有優異的抑制特性；
3)  適用于△方式連接的各種電力設備；
4) 額定電流1A-630A；

交流三相四線電源濾波器
1) 三相四線電源濾波器；
2) 較低的泄漏電流，對差模干擾和共模干擾具有優異的抑制特性；
3)  適用于電力工業、電信等系統的電磁環境優化；
4) 額定電流1A-250A；

醫療設備 電源濾波器
1) 專為醫療設備設計；
2) 高效濾波，有效解決各種醫療設備的干擾問題；
3) 極低的泄漏電流；
4) 外形小巧，結構緊湊，便于安裝
5) 額定電流0.5A-200A；

直流電源濾波器
1) 專為抑制直流電源線上的噪聲設計；
2) 體積小，濾波效果高；
3) 適用于開關電源、程控交換機等各類直流電子設備；
4) 額定電流0.5A-200A；

使用范圍：儀器、儀表、計算機、電力電源、通信電源、UPS、變頻設備、醫療設備、電梯設備等。
